O que é o sistema de aterramento?

O sistema de aterramento é o componente mais importante de qualquer sistema de cercas elétricas. Se a cerca elétrica não for evidamente aterrada, ela terá sua eficiência comprometida. O sistema de aterramento consiste em um número de hastes (estacas) enterradas no solo que proporcionam uma conexão elétrica entre o aparelho, o solo e o animal. Quanto maior o eletrificador e a distância a ser eletrificada, maior deverá ser o número de hastes para obtermos um bom aterramento.

Como funciona o aterramento?
Para que uma cerca elétrica dê um choque em um animal, a corrente elétrica (produzida pelo eletrificador) tem que completar o circuito. A corrente parte do eletrificador, flutua ao longo da linha do arame, através do corpo do animal, através do solo, até o sistema de aterramento, e do sistema de aterramento de volta ao eletrificador. Se o sistema de aterramento não estiver funcionando bem, o animal pode não receber um choque efetivo.

Que fatores irão afetar o sistema de aterramento?
Solos secos, arenosos e de baixa condutividade limitam o fluxo de elétrons até as hastes de aterramento. Se o seu solo tiver algum desses problemas, aumente o número de hastes de aterramento, procure um local mais adequeado, ou use um método alternativo de aterramento. A vegetação alta encostando na linha de arame, faz com que ocorram curtos e a voltagem na cerca é reduzida. Verifique a cerca regularmente para certificar-se que não haja vegetação em excesso, ou mesmo galhos encostando no arame da cerca. O uso de mais de um tipo de metal no sistema de aterramento irá causar eletrolise. Como consequência, parte do sistema de aterramento poderá se desintegrar num curto espaço de tempo. Por exemplo: nunca use cabo de cobre com hastes galvanizadas a fogo, ou vice-versa.

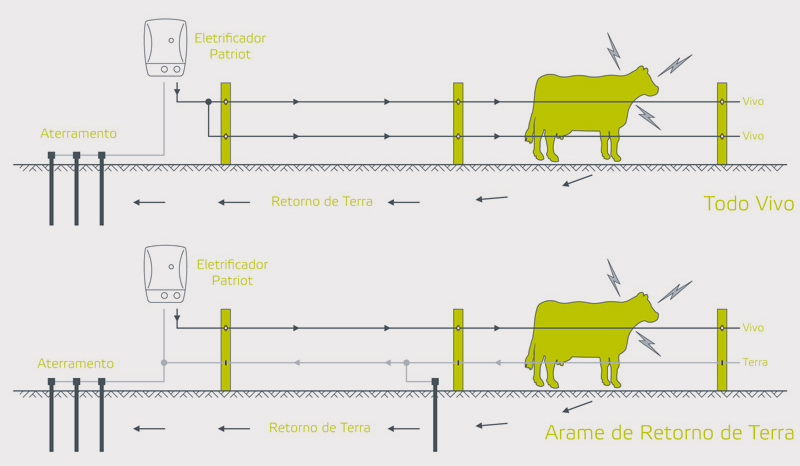

Escolhendo o sistema de aterramento correto
SISTEMA DE ATERRAMENTO – TODOS FIOS POSITIVOS
O sistemas de aterramento com todos os fios vivos é recomendado quando temos solos de boa condutividade (a maioria dos solos úmidos são de boa condutividade). Quando um animal, que se encontra sobre o solo, toca no arame da cerca, ele fecha o circuito e recebe o choque.
SISTEMAS DE ATERRAMENTO – FIOS POSITIVOS E NEGATI VOS O sistema de retorno de terra é recomendado quando os solos não tem boa condutividade (a maioria dos solos arenosos e secos não tem boa condutividade). A cerca é construida usando tanto fios positivos (vivos) como fios negativos (terra). Quando o animal toca nos dois arames (positivo e terra) ao mesmo tempo, ele fecha o circuito e recebe o choque.

Selecionando o local para o aterramento
O local ideal para colocar o sistema de aterramento deve:
» Estar no mínimo a 10 m de distância de qualquer outro sistema de aterramento (ex: telefone, sistema elétrico, tanque de resfriamento, etc.).
» Estar fora do tráfego de animais e outros que possam interferir na instalação. » Onde ele possa ser facilmente acessado para qualquer manutenção.
» Localizar-se em área com umidade permanente todo o ano (ex: área coberta, abaixo da calha da casa, no ladrão de caixas d´água ou açude).
NOTA: Se não for possível locar o sistema de aterramento próximo do eletrificador, voce poderá usar o fio da própria cerca (terra) para leva-lo até ele, proveniente de um sistema de aterramento mais distante. Em condições de seca, poderá ser necessário molhar o sistema de aterramento para melhorar a condutividade do solo.

Hastes de aterramento
O número de hastes de aterramento necessárias, dependem do tipo de eletrificador utilizado e da condição do solo. Verifique as informações fornecidas junto com o seu eletrificador para determinar o correto número de hastes a ser utilizado. Para inserir as hastes de aterramento:
1. Mantenha um espaçamento mínimo de 3 m entre as hastes que devem ter no mínimo 2 m de comprimento.
2. Enterre profundamente no solo os 2 metros de haste, mantendo-as distantes 3 m entre si.
3. Conecte as hastes uma na outra, em série, usando as braçadeiras, ou grampos de conexão e cabo subterrâneo (hastes galvanizadas).

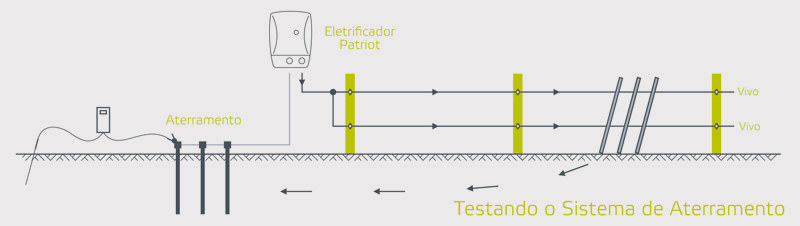

Testando o sistema de aterramento
1. Desligue o eletrificador.
2. Provoque um curto grave, deitando várias hastes de metal sobre o arame da cerca, a uns 100 m de distância do eletrificador. Se o solo for seco ou arenoso, enterre as mesmas hastes 30 cm no solo, antes de derruba-las sobre o arame.
3. Ligue o eletrificador.
4. Use um voltímetro digital para medir a voltagem da cerca. Ele deve indicar 2 kV ou menos. Se a medida for maior, coloque mais hastes contra a cerca.
5. Para verificar o sistema de aterramento, insira a haste de terra do voltímetro inteira dentro do solo e meça a voltagem na cabeça da última haste do sistema de aterramento. A leitura da voltagem não deverá ultrapassar os 0.3 kV. Se a leitura for maior, o sistema de aterramento é insuficiente. Verifique a lista de checagem do aterramento, adicione mais hastes às existentes, ou procure um melhor local (mais úmido) para refaze-lo.
